1、本指針式絕緣電阻測試儀的絕緣測試在2500V最高可測100GΩ
2、指針式絕緣電阻測試儀負載電阻可低至4MΩ/8MΩ/20MΩ；對20MΩ/40MΩ。
3、自動轉換的高低范圍雙刻度指示，彩色刻度易于讀識。
一、產品概述：
隨著我國電力工業的快速發展，電氣設備預防性實驗是保障電力系統安全運行和維護工作中的一個重要環節。絕緣診斷是檢測電氣設備絕緣缺陷或故障的重要手段。指針式絕緣電阻測試儀是測量絕緣電阻的專用儀表。1990年5月批準實施的JJG662-89《絕緣電阻表(兆歐表)》已把它作為強制檢定的儀表之一。目前，電氣設備朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻表(指針式)本身具有容量大、抗干擾能力強、測量指標多樣化、測量結果準確、測量過程簡單并迅速、便于攜帶等特點。 執行標準：DL/T845.1-2004。
我公司生產的指針式絕緣電阻測試儀采用超薄形張絲表頭、多種電壓等級輸出、容量大、抗干擾強、交直流兩用(C型)、操作簡單、具有時間提示功能。是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
產品別名： 數字兆歐表、指針兆歐表、絕緣表、數字高壓兆歐表、高壓絕緣電阻測試儀、絕緣電阻測 量儀、絕緣特性測試儀、電動搖表、電子式絕緣電阻測試儀、大功率高壓兆歐表。
二、產品特點：
1、本指針式絕緣電阻測試儀的絕緣測試在2500V高可測100GΩ；在5000V高可測200GΩ。
2、額定的輸出電壓保持在對HT2550指針式絕緣電阻測試儀負載電阻可低至4MΩ/8MΩ/20MΩ；對20MΩ/40MΩ。
3、自動轉換的高低范圍雙刻度指示，彩色刻度易于讀識，并且有LED顯示相應色彩。
4、整機采用ABS塑料機殼便攜式設計，具有抗干擾能力強、結構緊湊、外觀精美。
5、該指針式絕緣電阻測試儀采用超薄型張絲表頭，抗震能力強。
6、是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
|
型號 |

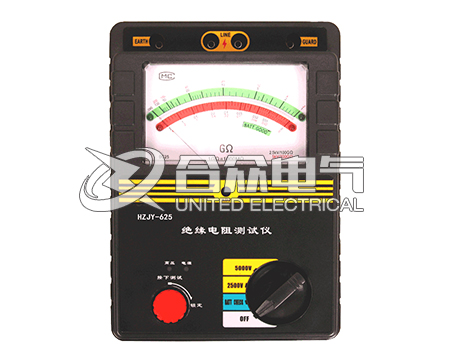

HZJY-625指針式絕緣電阻測試儀 |
||
|
輸出電壓 |
2500V DC |
5000V DC |
|
|
精度 |
溫度 |
23℃±5℃ |
|
|
絕緣電阻 |
5MΩ~100GΩ±5% |
10MΩ~200GΩ ±5% |
|
|
輸出電壓 |
20 MΩ~100GΩ0~+10% |
10MΩ~200GΩ 0~+10% |
|
|
高壓短路電流 |
≥1mA |
||
|
工作電源 |
8節AA型電池 |
||
|
工作溫度及濕度 |
-10℃~40℃，最大相對濕度85% |
||
|
保存溫度及溫度 |
-20℃~60℃，最大相對濕度90% |
||
|
絕緣性能 |
電路與外殼間電壓為1000V DC時，最大2000 MΩ |
||
|
耐壓性能 |
電路與外殼間電壓為2500V AC時，承受1分外鐘 |
||
|
尺 寸 |
230*190*90mm3（L*W*H） |
||
|
重 量 |
2KG |
||
|
附 件 |
測試線一套、說明書、合格證 |
||
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
專用測試線 |
1 |
套 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
