1. 測試接線

測試線的紅、黑測試鉗接被測試品的兩端；測試線另一端按顏色接儀表的紅、黑接線柱。

2. 智能電量管理

儀器在長時間未操作時，自動調暗液晶背光并提示用戶，以節省電量；儀器帶低電量充電提示功能、過放保護功能；儀器電量低時可插充電器充電，并可在充電過程中正常使用儀器。

3. 打印機使用說明

打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。

打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

4. 使用操作

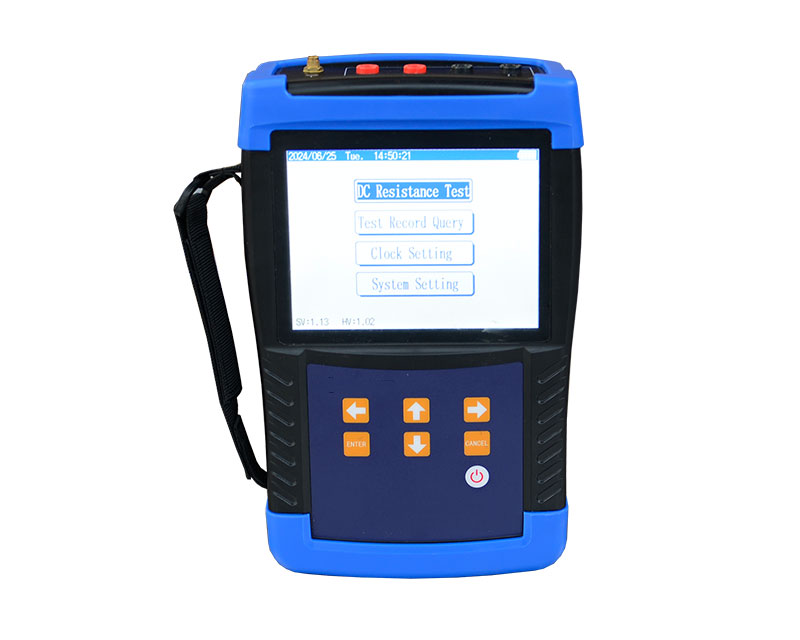

所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏。顯示時間日期，設備狀態，外設和當前操作狀態，電量等。儀器主菜單操作區，通過上、下鍵選擇相應功能，按“確認”鍵進入相應功能菜單。參數設置如下：

選擇直流電阻測試，進入?yún)?shù)設置界面，通過“上下”鍵選擇這些功能，當這些功能被選定后，按“左右”鍵選擇對應功能的參數。

測試溫度	設置所測試品的當前溫度，溫度數值從-99℃～+99℃。本裝置可通過外部無線測溫探頭實時監測試品
測試溫度	內部油溫，也可手動設定溫度值。當外部無線測溫探頭連接時無法手動設定，需關閉探頭，才能手動設定。
折算溫度	設置測得的電阻值需要折算的溫度值，折算溫度數值從0℃～+255℃，此數值關系電阻折算值的準確性。
繞組材料	設置試品的繞組材料，可選銅、鋁，繞組材料關系到電阻折算值所用的折算系數。
測試電流	選擇測試電流檔位，可選1mA、10mA、0.1A、1A、5A、10A和自動。

參數設置完成后，點擊開始測試，測試儀自動開始測試，等待測試完成，顯示測試結果。

顯示測試結果之后，可選擇重新測試，數據打印，數據存儲。根據現場實際測試選擇。

注意事項

1、測試無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。

2、在測試過程中或放電過程中不允許拆除測試線和切斷電源開關。

3、在測試變壓器過程中，變壓器未測量側繞組必須開路。
