操作方法

按POWER鍵開機，LCD 顯示功能菜單頁面，若開機后LCD 不斷黑屏閃爍，可能電池電壓不足，請更換電池，再按POWER鍵關機，變壓器鐵芯接地電流測試儀開機30分鐘后自動進入預關機狀態，30秒后自動關機。

按下任意按鍵可退出預關機狀態，恢復儀表工作。開機后進入功能選擇界面，分別為:數據測量，數據查詢,數據刪除編號設置，時間設置和報警設置。按上下箭頭鍵可切換選擇，按ENTER鍵確認進行當前選擇并進入相應界面。

按ESC鍵退出當前界面返回上級界均進入數據測量界面，顯示電流、頻率、電流波形、編號、時間等信息;按 HOLD 鍵鎖定并自動編號存儲數據，再按 HOLD 鍵取消鎖定。鎖定數據時“HD“符號指示，顯示“S:001”等組別號，儀表可以存儲 200 組數據。按上下箭頭鍵可以調節 LCD 背光亮度。

進入數據查閱界面，查閱數據時“RD“符號指示。按左右箭頭鍵選擇數據組遞增或遞減的步進值("+"符號指示)，步進范圍 1、10、100。按上下箭頭鍵選擇數據組并查閱所存數據。

進入數據刪除界面 ,按左右箭頭鍵選擇 ,按 ENTER 鍵確認。選擇“是刪除存儲的所有數據，選擇“否”則退出當前界面。注意:數據刪除后將不能恢復，請謹慎操作。

進入編號設置，時間設置，報警設置界面，按左右箭頭鍵移動光標選擇要修改的數據位置，按上下箭頭鍵修改相應位置的數據值，繼而更改各項參數。

按 ESC鍵退出當前界面返回上級界面，用隨機配置的 USB 通訊線連接好儀表主機與電腦，儀表開機，運行軟件，選擇歷史查閱，再讀取、保存、報表、打印歷史數據等。數據存儲越多讀取時間就更長。歷史數據可以選擇保存為 Txt 文本或 Excel格式。

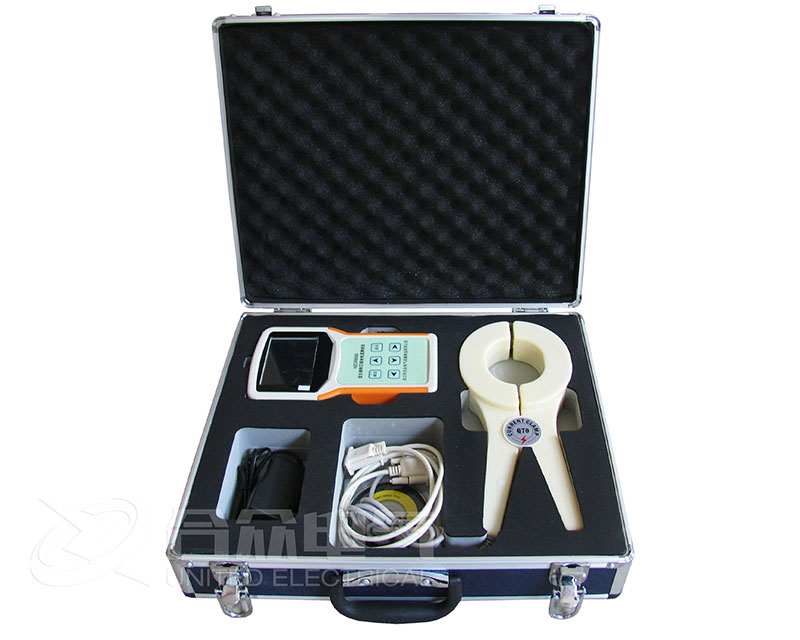

變壓器鐵芯接地電流測試儀測試步驟

1)連接好電流鉗與主機，開機進入測試；

2)將電流鉗鉗住被測線路，觀察讀數，若儀表顯示“OL”符號，表示被測電流超出了儀表的上量限；

3)儀器測波形具有自動放大功能，不能根據波形幅值來判斷電流大??；

4)在測量低端電流(0.1mA~1.00A)前，為確保測量準確，鉗子須手動開合兩次，待液晶顯示電流值少于 10.0mA后，再鉗入鐵芯或?qū)Ь€進行測量。

5 )在測量低端電流(0.1mA~1.00A)時,由于電流鉗具有滲磁現象在測量過程中，電流值會隨時間下降，導致測量不準確。因此，測量時以電流鉗鉗入鐵芯或?qū)Ь€，電流值顯示穩定后的一段時間(約 3s 內)的測量值為準;如果想再獲得正確的電流值,則需讓鉗子離開鐵芯后,按照步驟 4的操作，進行測量；

6)測量時鐵芯應靠近鉗子中心點處。( 在測量低端電流時，如果測量鐵芯在鉗子內的不同位置，電流會有一定的偏差)
