開關柜局放的電磁測量法

局部放電發生時，放電點產生高頻電流波，并向兩個方向傳播;

受集膚效應的影響，電流波僅集中在金屬柜體內表面?zhèn)鞑?，而不會直接穿?

在金屬斷開或絕緣連接處，電流波轉移至外表面，并以電磁波形式進入自由空間;

電磁波上升沿碰到金屬外表面，產生暫態對地電壓(Transient Earth Voltage).

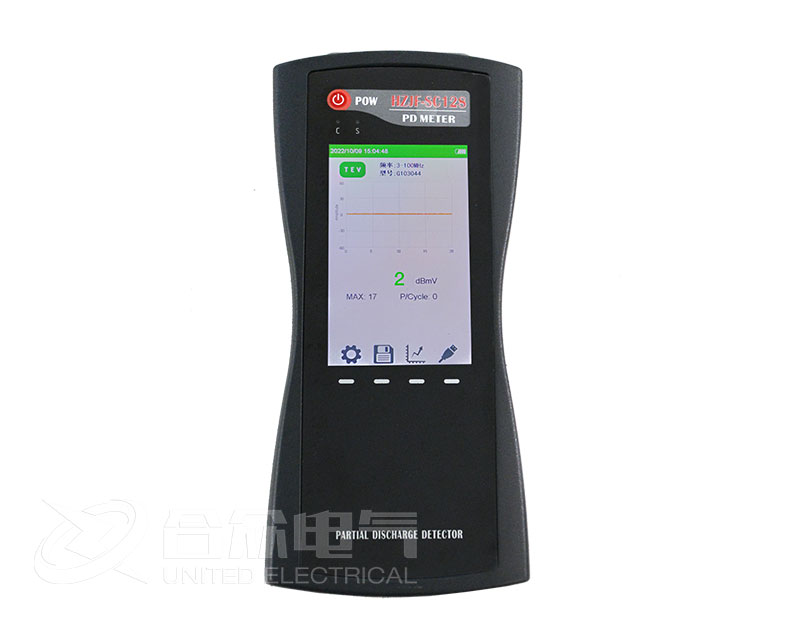

暫態對地電壓可用TEV傳感器進行測量，其幅值與放電量和傳播途徑的衰減程度有關;

衰減量主要取決于放電點位置、設備的內部結構以及開口大小有關，如墊圈的厚度。

利用裝設在金屬柜體外表面上的兩個TEV傳感器所測量的信號到達時差，可以實現粗略的局部放電定位。

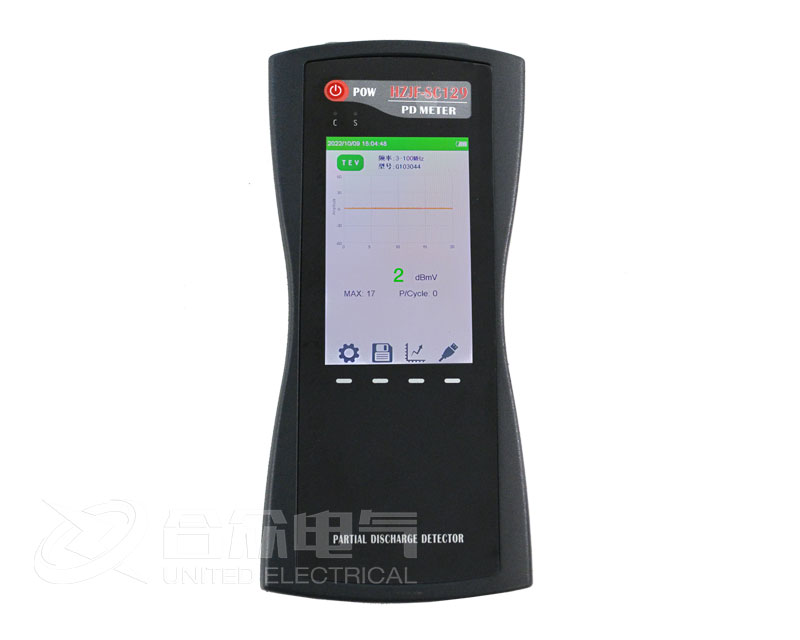

暫態對地電壓傳感器類似于RF耦合電容器;

開關柜殼體上暫態對地電壓的變化會在傳感器

的金屬極板上感應出高頻電流，感應電流的大小與放電脈沖的前沿陡峭程度有關;

對傳感器輸出的高頻電流進行處理，可以間接獲得局部放電的強度和頻度。

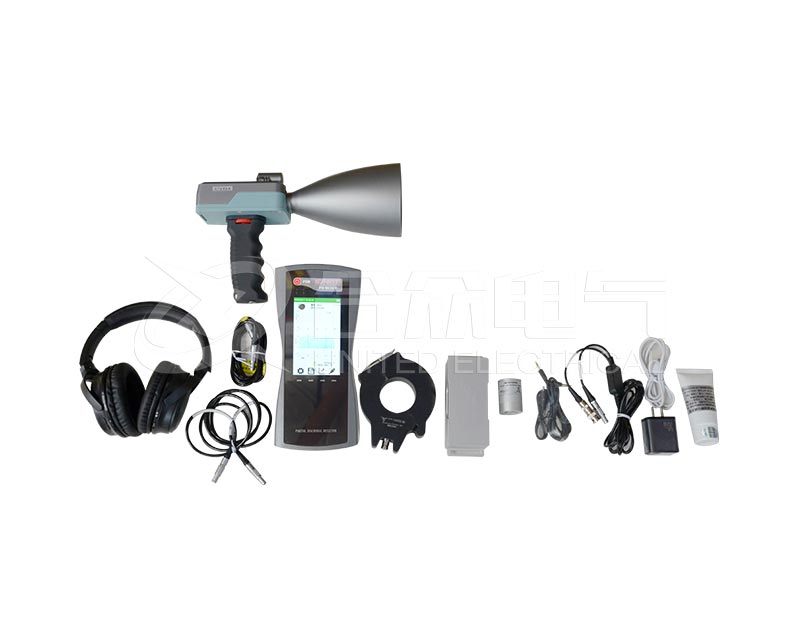

開關柜局放的聲音測量法

局部放電前，放電點周圍的電場應力、介質應力、粒子力處于相對平衡狀態。局部放電是一種快速的電荷釋放或遷移過程導致放電點周圍的電場應力、機械應力與粒子力失去平衡狀態而產生振蕩變化過程；機械應力與粒子力的快速振蕩，導致放電點周圍介質的振動現象，從而產生聲波信號;

放電強度的大小決定了電場應力、機械應力和粒子力的振蕩幅度，直接決定了振動的程度和聲波的相度;

對于同種程度的放電，振動幅度與介質的彈性系數有關，固體與液體振動小，氣體振動大;振動和聲波的傳播過程是有損耗的，傳播途徑的差異導致超聲波響度與放電強度之間復雜的比例關系;

電纜絕緣的內部放電導致的振動幅度較小，難以采用超聲波方法測量;

絕緣子、母排導致的表面放電導致的振動幅值較大，方便使用超聲波方法進行測量;
