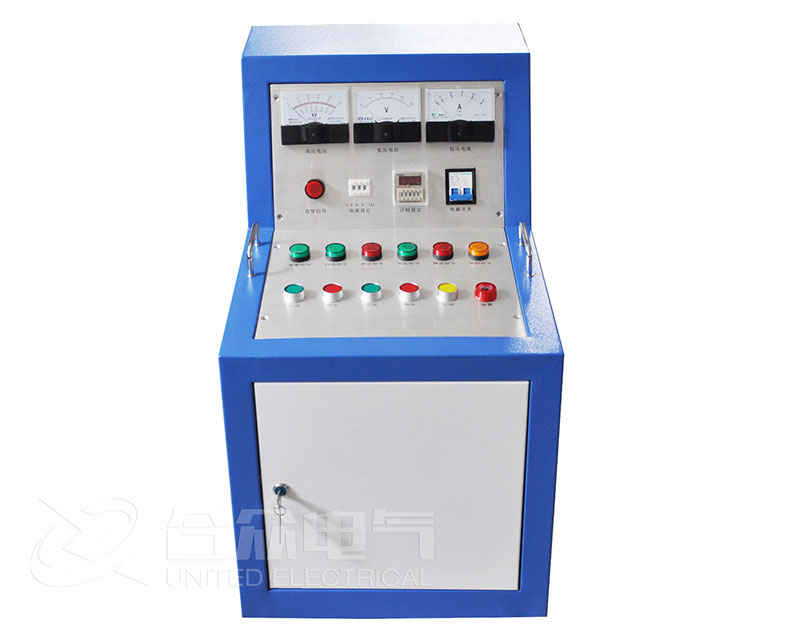

試驗變壓器操作臺(箱)是高壓試驗變壓器、試油器和三倍頻率發生器的配套設備。用于操作、試驗變壓器、試油器和三倍頻率發生器作耐壓和泄漏試驗。本系列臺(箱)外型美觀、體積小、重量輕、操作簡單，使用維修也很方便。

工作原理:

試驗變壓器操作臺(箱)是由接觸式調壓器，及其控制、保護、測量、信號電路組成，它是通過接入220V/380V工頻電源，調節調壓器的輸出電壓(即試驗變壓器的輸入電壓)以取得所需要的試驗高電壓(被試晶的耐壓值)。

操作程序：

在作試驗之前，應按不同用途的試驗原理圖，接好輸入、輸出、儀表及接地線，方可進行通電試驗(下面以耐壓試驗為例)

1、接通電源后，將TB手輪旋至零位處，LK開關合上，電源指示燈LD亮(也是調壓器輸出另位指示)

2、按下QA按鈕，接觸器JC通電吸上，調壓器TB受電，同時LD燈滅工作指示 HD 亮。

3、順時針緩慢均勻地旋轉TB手輪，并密切注視儀表讀數，當升到所需高電壓值時，應停止旋轉手輪，并計算耐壓時間，當時間一到，及時反向旋轉手輪，直到調壓器另位為止。

4、試驗完畢后，按下 TA按鈕，接觸器JC斷電，工作指示燈 HD 滅，另位指示燈LD亮，此時試驗變壓器斷電，工作人員方可進入高壓禁區。

使用與維護：

1、開箱驗收時，應檢查主控制回路接線端是否松動，調壓器電刷是否接觸良好。

2、長期不用時，使用前應用500伏兆歐表測量主回路對地絕緣電阻，其值不低于0.5兆歐。

3、電源電壓應符合臺(箱)銘牌上的輸入電壓。

4、控制臺(箱)應良好接地，以保證安全。

5、本裝置設有過流保護，出廠時按額定輸出電流80%整定，用于小負載時，應根據負載電流重新整定，以保設備安全。

6、使用完畢后，應關好臺(箱)門蓋，以保持臺(箱)內部清潔。
