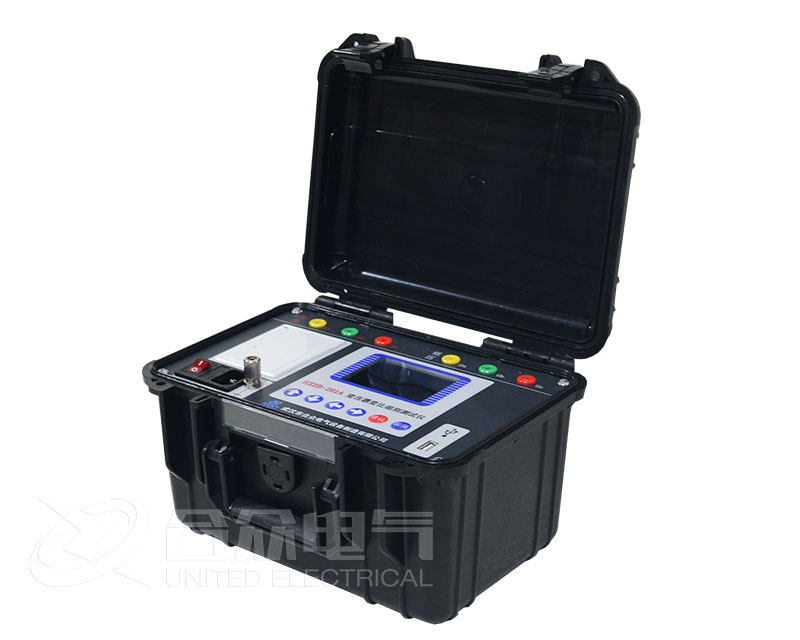

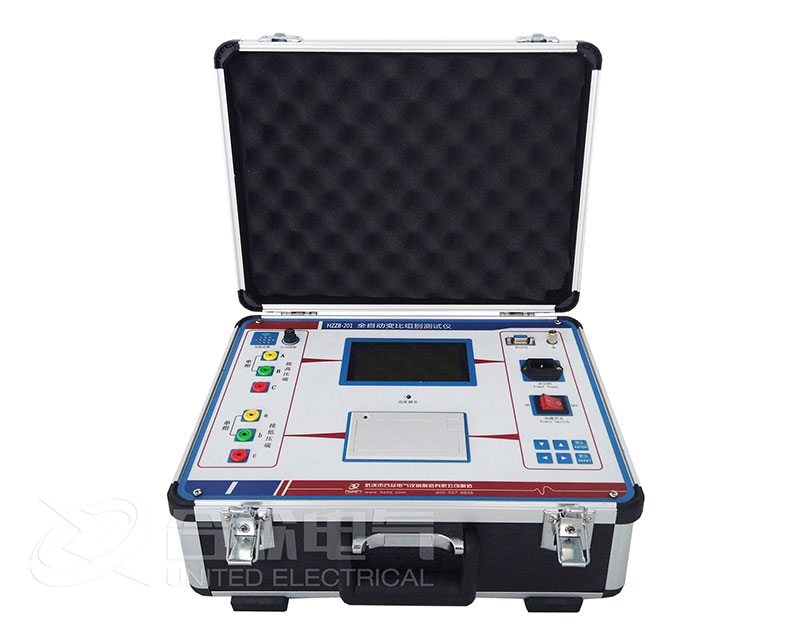

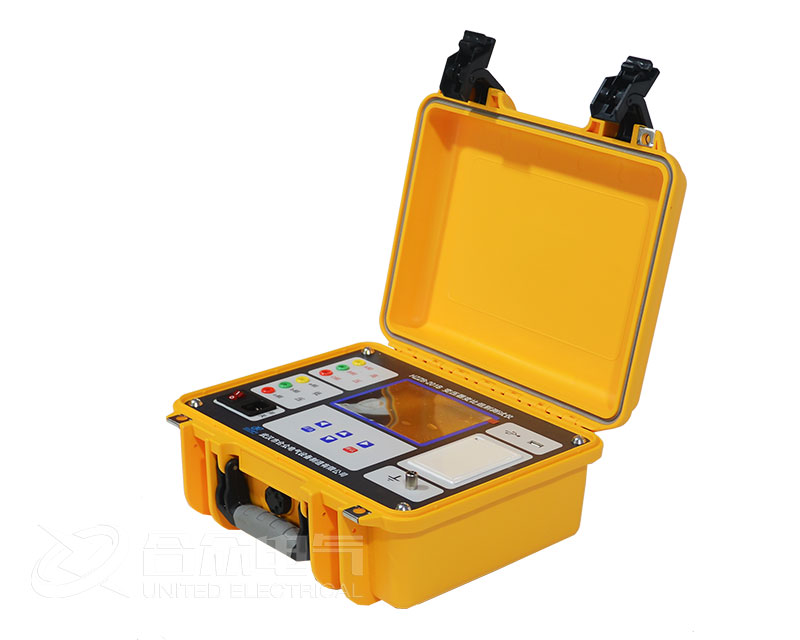

變比組別測試儀是電力行業中不可或缺的檢測工具，其應用貫穿于變壓器的全生命周期。

變壓器制造環節： 在出廠前，必須對每臺變壓器進行測試，以驗證其繞組匝數比、接線組別、極性等參數是否完全符合設計圖紙要求，這是產品質量控制的關鍵一步。

工程安裝與交接驗收： 新變壓器安裝完成后，必須進行交接試驗。通過變比組別測試，可以驗證變壓器在運輸和安裝過程中內部繞組是否發生位移、接線是否正確，確保其能夠安全、合規地投入電網運行。

預防性試驗與定期檢修： 根據國家及行業規程，運行中的變壓器需要定期進行檢查。通過測量變比和組別，可以與歷史數據對比，有效監測變壓器內部可能出現的繞組變形、匝間短路、分接開關觸頭燒蝕等故障隱患。

故障診斷與排查： 當變壓器運行中出現異常，如負荷損耗增大、油溫異常升高等情況時，變比組別測試是診斷其內部是否存在電氣連接故障的重要手段之一。

適用設備類型廣泛，主要包括：

電力變壓器（三相與單相、油浸式與干式）

配電變壓器

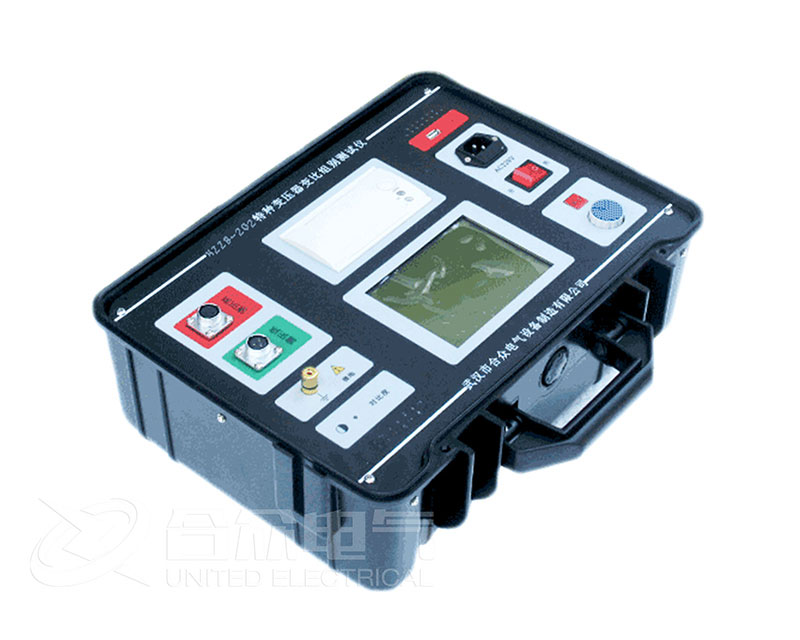

特種變壓器（如整流變壓器、電爐變壓器）

電壓互感器（PT）

（部分型號支持）電流互感器（CT）

遵循的標準與規程

變比組別測試工作必須嚴格遵循國家及行業頒布的標準規程，這些規程是試驗操作和結果判定的法定依據。

1. 試驗執行的核心規程：

GB 50150-2016 《電氣裝置安裝工程 電氣設備交接試驗標準》： 這是新設備安裝后必須執行的、最具權威性的標準。其中對變壓器、互感器的變比和組別測試方法、技術要求以及合格標準做出了明確規定。例如，它要求在所有分接頭位置進行測量，且變比與銘牌值相比在額定分接下的允許誤差為±0.5%。

DL/T 596-2021 《電力設備預防性試驗規程》： 這是對運行中電力設備進行定期檢查的指導性文件。它規定了變比組別測試的周期、項目以及判斷設備是否可繼續運行的標準。

2. 儀器與設備的參照標準：

GB 1094.1-2013 《電力變壓器 第1部分：總則》： 作為變壓器的基礎標準，它規定了變壓器的性能參數和設計要求，是理解變比和組別重要性的基礎。

JJG 314-2010 《測量用電壓互感器》和 JJG 313-2010 《測量用電流互感器》： 當使用測試儀對電壓或電流互感器進行校驗時，需遵循此計量檢定規程。
