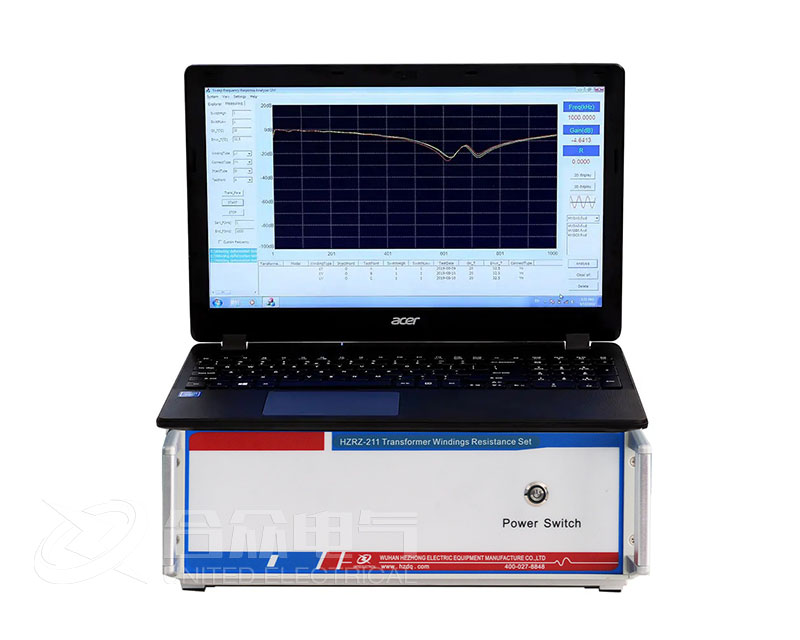

變壓器繞組變形測試儀核心原理：通過測量變壓器繞組的頻率響應特性（掃頻阻抗譜）來判斷變形。當繞組發生位移、扭曲或匝間短路時，其分布電感和電容參數改變，導致頻率響應曲線出現明顯偏移。

關鍵評價指標：

頻率范圍：決定檢測靈敏度。寬頻帶（10Hz-2MHz）可全面評估不同位置變形

掃描點數：影響曲線分辨率，通常需≥200點

動態范圍：決定微小變形的識別能力，應≥100dB

重復性誤差：儀器穩定性指標，應<0.5%

抗干擾能力：現場測試關鍵指標，需具備良好的電磁兼容設計

變壓器繞組變形測試儀選型方法（三層次評估法）

第一層：基礎技術參數匹配

適用變壓器范圍：

電壓等級：0.4kV-1000kV全覆蓋

容量范圍：應涵蓋50kVA-1000MVA

繞組類型：能測試Y、D、Z、單相、自耦等多種接線

核心硬件要求：

輸出阻抗：50Ω標準阻抗，匹配電力行業通用標準

注入信號：電壓10Vpp，電流20mA（典型值）

頻響測量：幅值精度±0.5dB，相位精度±0.5°

測試效率指標：

單相測量時間：<3分鐘（1kHz-2MHz，2000點）

數據存儲：可存儲≥1000組完整測試數據

接線方式：支持單端法、差分法等多種接線

第二層：功能與性能深度評估

分析診斷功能：

必須功能：

相關系數計算（RLC算法）

頻譜曲線重疊比對

歷史數據趨勢分析

自動生成標準格式報告

高級功能（推薦）：

三維圖譜分析（幅頻、相頻、阻抗）

人工智能輔助診斷

變形程度量化評估

故障類型自動識別

現場適應性：

工作溫度：-20℃至+50℃

防護等級：IP65（防塵防水）

供電方式：內置鋰電池（續航≥8小時）+交流適配器

便攜性：整機重量<10kg，一體化設計

數據管理與兼容性：

支持IEEE/CSV標準數據格式

兼容DL/T 911歷史數據

具備無線數據傳輸功能（Wi-Fi/藍牙）

配套專業分析軟件（Windows/移動端）

第三層：可靠性驗證與廠商評估

資質與認證：

第三方檢測報告（省級以上電科院）

型式試驗報告（包含EMC、環境適應性）

計量校準證書（CNAS認可）

案例與驗證：

同類型變壓器實測案例≥50例

與短路試驗結果對比驗證報告

吊檢驗證準確率統計（應≥90%）

技術支持體系：

現場應用培訓能力

診斷分析支持團隊

軟件免費升級承諾

典型案例數據庫
