10kV電力試驗設備是用于對10千伏（kV）電壓等級的電力設備（如變壓器、開關柜、電纜、避雷器等）進行安裝交接、預防性維護和故障診斷的一系列專用儀器。

這些試驗的目的是驗證設備的絕緣性能、電氣特性和機械特性，確保其安全、可靠地投入運行，并提前發現潛在缺陷。

以下是10kV電力試驗中常用的主要設備分類和具體儀器：

一、絕緣特性試驗設備

這類試驗用于評估設備的絕緣狀況。

絕緣電阻測試儀（兆歐表）

作用：測量設備絕緣體的電阻值，判斷其是否受潮或存在整體劣化。

常用類型：數字式兆歐表，輸出電壓通常為 500V， 1000V， 2500V， 5000V。

測試對象：變壓器、電纜、電機、避雷器等。

介質損耗角正切（tanδ）測試儀

作用：測量絕緣介質在交流電壓下的功率損耗，能靈敏地發現絕緣受潮、老化、分層等分布性缺陷。

測試對象：主要針對電容型設備，如套管、電流互感器（CT）、電壓互感器（PT）、電容器等。

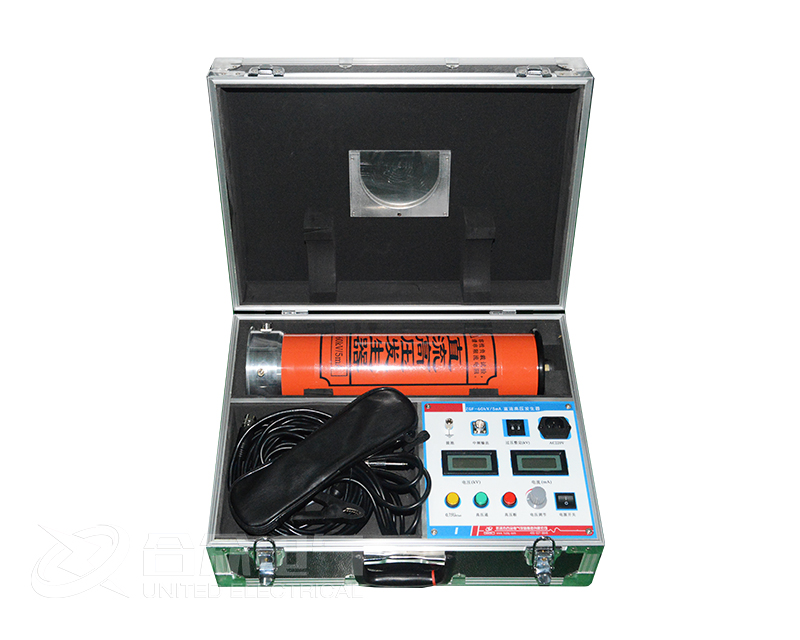

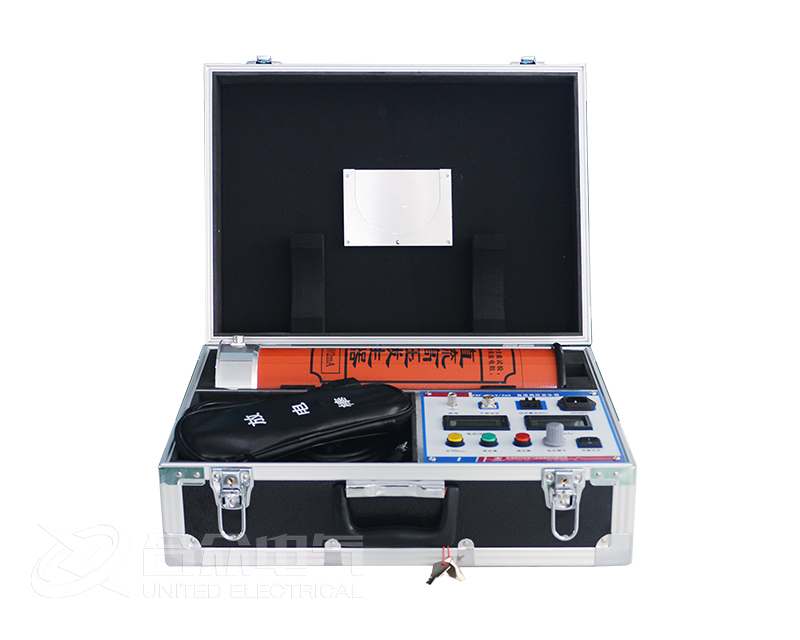

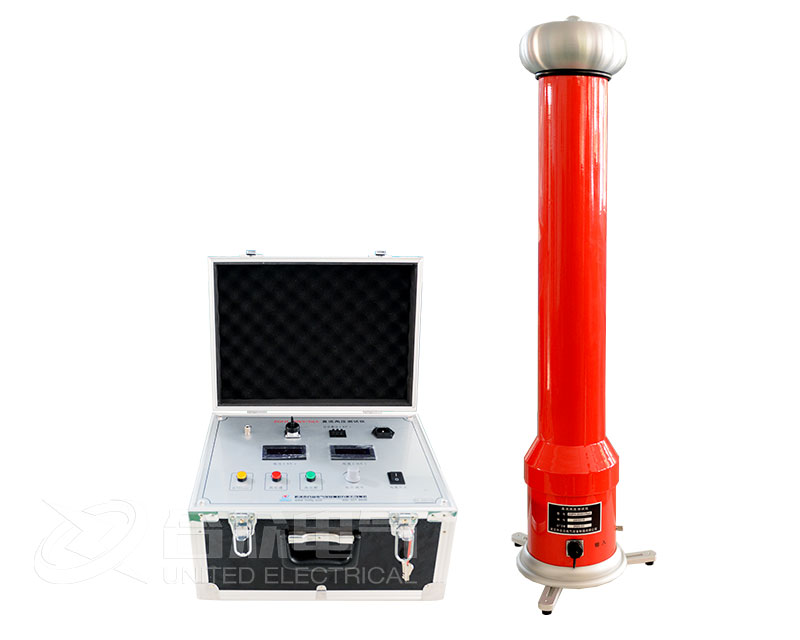

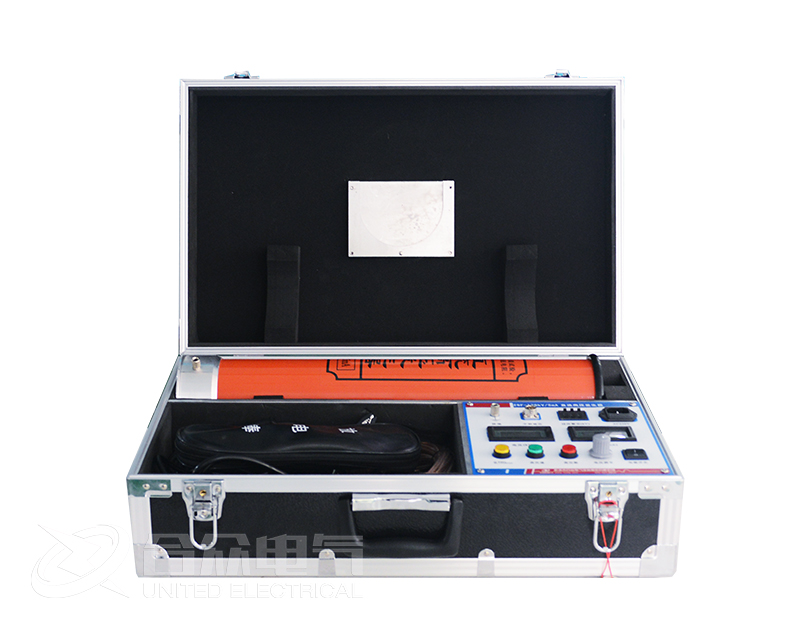

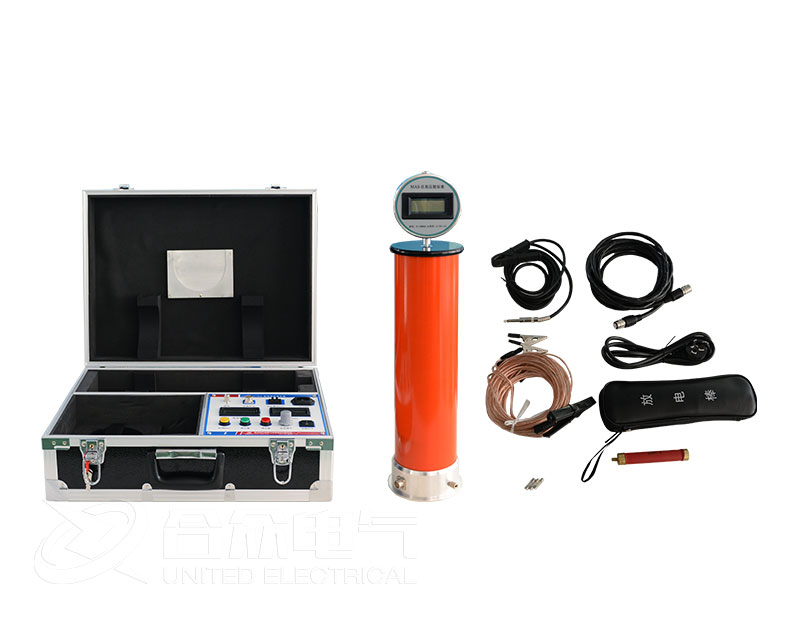

直流高壓發生器

作用：產生可調的直流高電壓，用于直流耐壓試驗和直流泄漏電流測量。

特點：相比交流耐壓，直流試驗對絕緣損傷小，并能發現某些交流試驗不易發現的缺陷（如電纜局部缺陷）。

測試對象：電力電纜、發電機、避雷器等。

二、耐壓試驗設備

這是最直接、最嚴格的絕緣強度考核試驗。

工頻交流耐壓試驗裝置（串聯諧振耐壓試驗系統）

作用：對設備施加遠高于其額定電壓的工頻交流電壓（如10kV設備可能施加28kV或42kV，持續1分鐘），考核其主絕緣強度。

為什么常用串聯諧振？ 對于電纜、GIS、大型變壓器等大電容試品，采用串聯諧振方式，可以用較小的電源容量和較低的輸入電壓，在試品上產生很高的試驗電壓，且波形好、重量輕、安全性高。

核心部件：變頻電源、勵磁變壓器、電抗器、分壓器。

三、特性參數試驗設備

這類試驗用于測量設備的各種電氣和機械特性。

變壓器直流電阻測試儀

作用：精確測量變壓器繞組、電機繞組的直流電阻，檢查繞組匝間短路、連接不良、分接開關接觸問題等。

常用類型：三相/單相直阻儀，采用快速穩壓技術，測試速度快。

變壓器變比組別測試儀

作用：測量變壓器的電壓比、變比誤差和連接組別，驗證其設計及制造工藝。

回路電阻測試儀（接觸電阻測試儀）

作用：測量斷路器、隔離開關、母線連接點等高壓開關設備的導電回路電阻，判斷其接觸是否良好。

原理：通常采用直流壓降法，輸出100A或更大的恒定電流。

高壓開關動特性測試儀

作用：測量斷路器、負荷開關的分/合閘時間、同期性、速度、行程、彈跳等機械特性參數。

互感器特性綜合測試儀

作用：對CT（電流互感器）和PT（電壓互感器）進行伏安特性、變比、極性、誤差曲線、勵磁特性等多項測試。

四、其他專用及輔助設備

避雷器測試儀

作用：測量氧化鋅避雷器（MOA）在運行電壓下的全電流、阻性電流、功耗等，判斷其是否受潮或老化。

接地電阻測試儀

作用：測量變電站、桿塔、設備保護接地網的接地電阻值，確保雷擊或故障時電流能安全泄放。

常用方法：三極法、鉗形法。

電纜故障測試儀

作用：一套設備組合，用于尋找電纜的接地、短路、斷線、閃絡等故障點位置。

包括：電纜故障測距儀、電纜路徑儀、高壓信號發生器（沖閃儀）、定點儀（聲磁同步）。

局部放電檢測儀

作用：檢測設備內部因絕緣缺陷（如空隙、雜質）引起的微弱放電信號，是評估絕緣老化的重要在線/離線檢測手段。

測試對象：變壓器、GIS、電纜終端/接頭等。

五、試驗設備的選擇與應用建議

根據試驗規程選擇：嚴格按照國家標準（如GB 50150《電氣裝置安裝工程 電氣設備交接試驗標準》）和行業規程（如DL/T 596《電力設備預防性試驗規程》）要求的試驗項目選擇設備。

成套配置：對于從事電力試驗的班組或公司，通常會根據業務范圍（如側重電纜、或側重變電）配置一套完整的試驗設備。

精度與安全：必須選擇具有相應資質、精度等級合格的設備，所有操作人員需經過專業培訓，嚴格執行安全規程（如斷電、驗電、放電、接地）。

發展趨勢：設備正朝著智能化、數字化、集成化、輕便化發展，很多儀器具備大屏幕、數據存儲、USB傳輸、自動生成報告等功能。
