繼電保護測試儀是電力系統中用于校驗繼電保護裝置（如線路保護、變壓器保護、母線保護等）動作準確性的核心設備，其分類、選型原則和應用場景均與電力系統電壓等級、保護類型強相關，以下是詳細說明：

一、 繼電保護測試儀的分類

按輸出特性、功能復雜度和應用場景，可分為三大類：

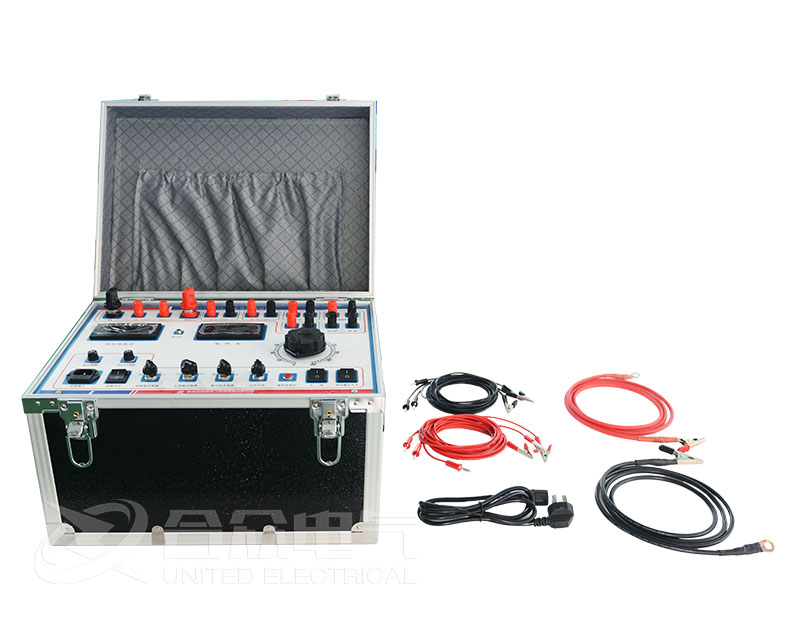

單相繼電保護測試儀

核心特點：僅輸出 1 路電壓（U）和 1 路電流（I），結構簡單、體積小、重量輕、價格低廉。

適用場景：校驗單相繼電保護裝置，如低壓熔斷器保護、小型電動機過載保護、單相接地保護等；適用于配電臺區、小型變電站的日常維護。

典型參數：電壓輸出 0–250V，電流輸出 0–50A，滿足基本的定值校驗需求。

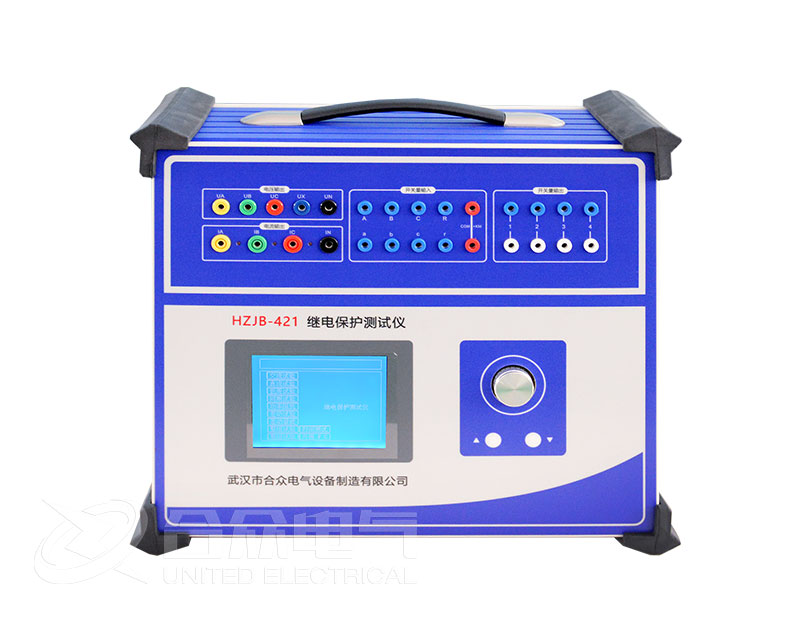

三相繼電保護測試儀

核心特點：輸出 3 路電壓和 3 路電流（或 6 路電流），可模擬三相短路、三相不平衡、單相接地等故障工況，功能覆蓋大多數常規保護校驗。

適用場景：校驗 10kV–35kV 配網系統的三相保護裝置，如線路過流保護、變壓器差動保護、備自投裝置等；是電力檢修班組的主流設備。

典型參數：電壓輸出 0–250V / 相，電流輸出 0–120A / 相，支持諧波疊加、故障暫態模擬。

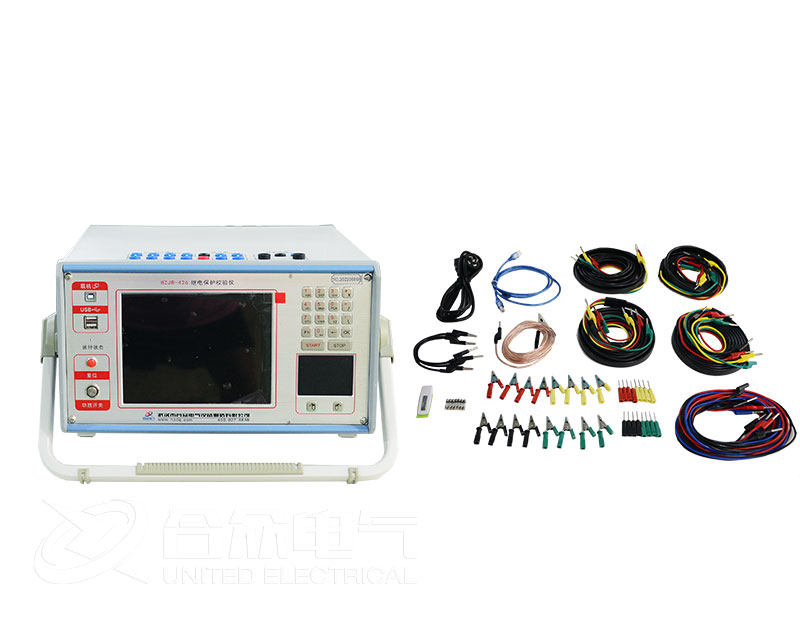

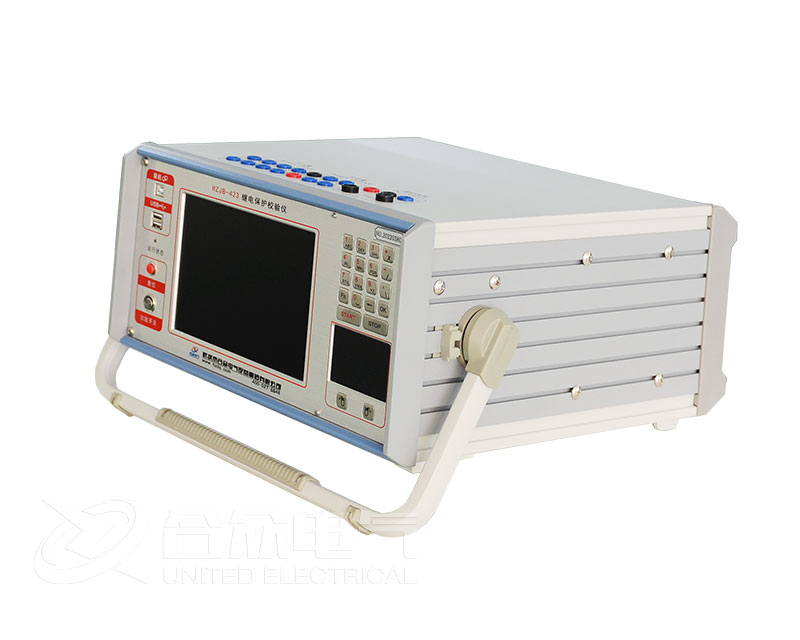

六相/多相微機繼電保護測試儀

核心特點：輸出 6 路電壓 + 6 路電流（或更多通道），具備高精度、多工況模擬能力，支持復雜故障（如跨線故障、振蕩故障、直流偏磁）和數字化保護校驗；內置豐富的保護測試模板（差動、距離、零序等），可與數字化變電站的 IEC 61850 系統兼容。

適用場景：校驗 220kV 及以上高壓、超高壓系統的復雜保護裝置，如母線差動保護、高壓線路距離保護、發電機變壓器組保護；適用于省級電力試驗研究院、大型變電站、電力設備制造廠的型式試驗。

二、 繼電保護測試儀的選型原則

選型需結合應用場景、保護類型、精度要求三大核心要素，具體原則如下：

匹配電壓等級和保護類型 低壓配網（0.4kV–10kV）：優先選單相或簡易三相測試儀，滿足過流、接地保護校驗即可。

中壓配網（10kV–35kV）：選標準三相測試儀，支持變壓器差動、備自投等功能。

高壓 / 超高壓系統（110kV 及以上）：必須選六相 / 多相高精度測試儀，需兼容 IEC 61850 協議，支持數字化保護（如智能終端、合并單元）校驗。

關注核心性能指標

輸出精度：電壓 / 電流輸出誤差≤0.1%（高壓系統要求），常規配網可放寬至 0.5%。

輸出容量：電流輸出峰值需覆蓋保護裝置的最大動作電流（如差動保護需 200A 以上短時輸出）。

功能擴展性：是否支持諧波模擬、故障錄波回放、GPS 同步試驗（適用于線路縱聯保護校驗）。

考慮便攜性和操作體驗 現場檢修用：優先選便攜式機型（重量＜20kg），自帶鋰電池、觸屏操作，支持 U 盤導出試驗報告。

實驗室用：可選臺式機型，側重高精度和多通道，可外接電腦進行復雜試驗編程。

兼容行業標準 需符合 GB/T 14598.3–2015《電氣繼電器 第 3 部分：具有機械電氣量輸入和輸出的機電式繼電器》等國家標準，支持與電力系統二次回路無縫對接。

三、 繼電保護測試儀的核心應用場景

新設備交接試驗

新安裝的變壓器、線路、母線保護裝置投運前，需用測試儀模擬各類故障工況，校驗保護裝置的動作定值、動作時間是否符合設計要求，確保與一次設備匹配。

定期預防性試驗

按照電力設備檢修規程，對運行中的繼電保護裝置每年 / 每兩年進行一次校驗，排查裝置漂移、觸點老化等問題，避免保護拒動、誤動。

故障后校驗分析

電力系統發生故障后，用測試儀回放故障錄波數據，模擬故障過程，分析保護裝置動作行為是否正確，為故障原因排查提供依據。

科研與產品研發

電力設備制造廠和科研院所，用高精度多相測試儀對新型保護裝置進行型式試驗，驗證裝置在極端故障工況下的性能。

數字化變電站專項測試

針對智能變電站的保護裝置，測試儀需支持 IEC 61850-9-2 采樣值傳輸，模擬合并單元的數字化信號，校驗保護裝置的數字化接入準確性。
