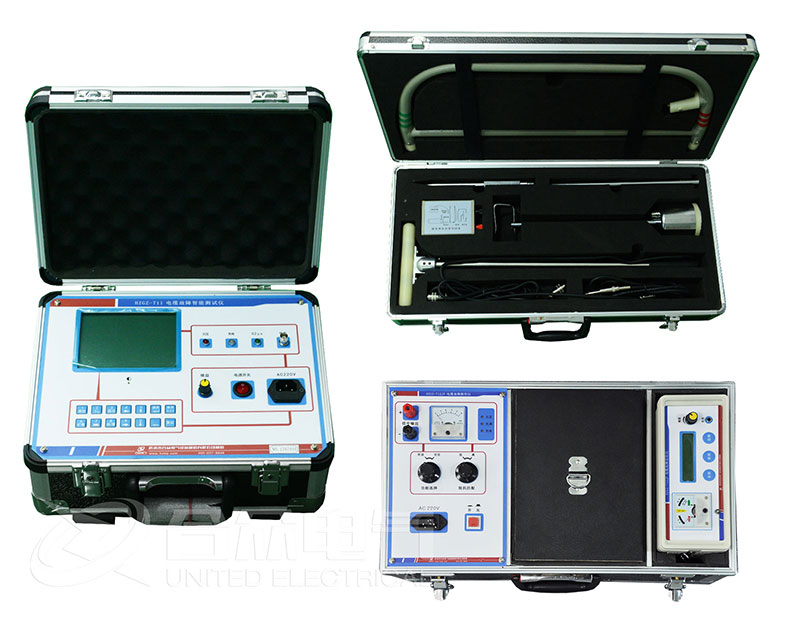

現代電纜故障測試系統通常采用“綜合測試法”，即組合多種技術來應對不同類型的故障。一套完整的系統通常由以下幾部分組成：

1. 主控單元（測距主機）

功能：核心分析單元，用于初步判斷故障性質（高阻、低阻、開路、閃絡）并粗測故障距離。

主要技術：

低壓脈沖法：用于測試電纜全長、識別中間接頭位置，以及測量低阻、開路故障。

脈沖電流法/電壓法：用于測量高阻與閃絡性故障，包括沖閃法和直閃法。

組成：筆記本電腦或嵌入式工控機、信號采集卡、分析軟件。

2. 高壓信號產生單元（路徑/故障定位電源）

功能：為高阻故障提供足夠高的電壓，使其擊穿并產生可檢測的放電信號。

組成：

高壓發生器（直流耐壓試驗儀）：產生直流高壓，用于“直閃法”和“沖閃法”。

高壓脈沖電容器（儲能電容）：在“沖閃法”中存儲能量并瞬間放電，形成周期性的放電脈沖。

球間隙：控制電容器的放電時機。

3. 路徑探測與精確定點單元

功能：在粗測距離的基礎上，沿著電纜敷設路徑，精確找到地面下方的故障點位置（通常在1米以內）。

組成：

路徑信號發生器：向電纜發射特定頻率的音頻或射頻信號。

路徑探測接收機（A字架/探桿）：通過接收地面磁場信號，精確定位電纜的埋設路徑和深度。

聲磁同步定點儀：這是精確定點的關鍵設備。它包含：

高靈敏度聲學傳感器（探頭）：監聽故障點放電時產生的地面振動聲波。

磁性傳感器：接收故障點放電時伴隨的電磁波信號。

核心原理：通過捕捉聲波與電磁波的時間差，并在地面上找到聲音最大、且與電磁信號同步的點，該點正下方即為故障點。

4. 附屬設備

電纜識別儀：在多個電纜中準確識別目標電纜，確保測試安全。

絕緣電阻測試儀（兆歐表）：初步判斷故障類型（高阻/低阻）。

萬用表：測量通斷和低電阻。

連接線、接地線、安全防護設備（絕緣靴、絕緣手套、警示圍欄等）。

電纜故障測試儀的選型

選型需綜合考慮電纜類型、電壓等級、敷設環境和預算。

1. 選型核心考量因素：

電纜電壓等級：決定所需高壓?jiǎn)卧妮敵鲭妷悍秶ㄈ?-35kV， 0-50kV）。

電纜類型與長度：低壓電纜、中壓電纜（10-35kV）、高壓電纜（110kV及以上）；長度影響測試方法的有效范圍。

常見故障類型：系統是否擅長處理您最常見的故障（如高阻故障是難點，必須確保系統具備“沖閃法”和強大的定點能力）。

敷設環境：城區、田野、隧道、橋架？復雜環境需要更強的抗干擾能力和更靈敏的定點儀。

集成度與便攜性：分體式設備功能強大但笨重；一體化設備便攜但功率和功能可能受限。

團隊技能水平：操作越智能、界面越友好的設備，對人員經驗要求越低。

2. 配置建議：

基礎配置（適用于運維單位，常見低壓/中壓電纜）：

集成式測距主機（含低壓脈沖和沖閃法）。

聲磁同步定點儀。

路徑探測儀。

電纜識別儀。

兆歐表。

專業配置（適用于施工單位、專業檢測公司，應對復雜故障）：

高性能分體式測距主機。

大容量高壓發生器及脈沖電容。

多模式、高抗干擾聲磁定點儀。

全套路徑識別設備。

高壓/超高壓電纜專用配置：通常需要更高電壓等級的振蕩波測試系統或基于行波原理的在線監測系統，技術復雜，價格昂貴。

3. 品牌與服務：選擇市場口碑好、技術培訓到位、售后服務網絡健全的品牌。
