超輕型試驗變壓器選擇與應用注意事項
超輕型試驗變壓器主要特點包括:
重量輕、體積?。哼@是最顯著的特點。
通常采用新材料(如玻璃鋼環氧筒)和優化設計來減輕重量,可能只有傳統同容量油浸式變壓器重量的1/5到1/3。
干式設計:多為環氧樹脂澆注的干式絕緣,免維護,無漏油風險,環保安全。
高頻/變頻技術:許多超輕型設計采用“串聯諧振”或“高頻逆變”技術。通過提高工作頻率(如100Hz-300Hz),可以大幅減小變壓器鐵芯的截面積和線圈匝數,從而從根本上實現小型化。
高絕緣強度材料:采用優質絕緣材料和先進的絕緣結構,在縮小尺寸的同時保證足夠的絕緣性能。
集成化設計:常與控制箱、調壓器甚至諧振電抗器集成在一個可移動的箱體內,形成“一體化試驗裝置”。
超輕型試驗變壓器主要技術類型
實現“超輕型”主要有兩大技術路徑:

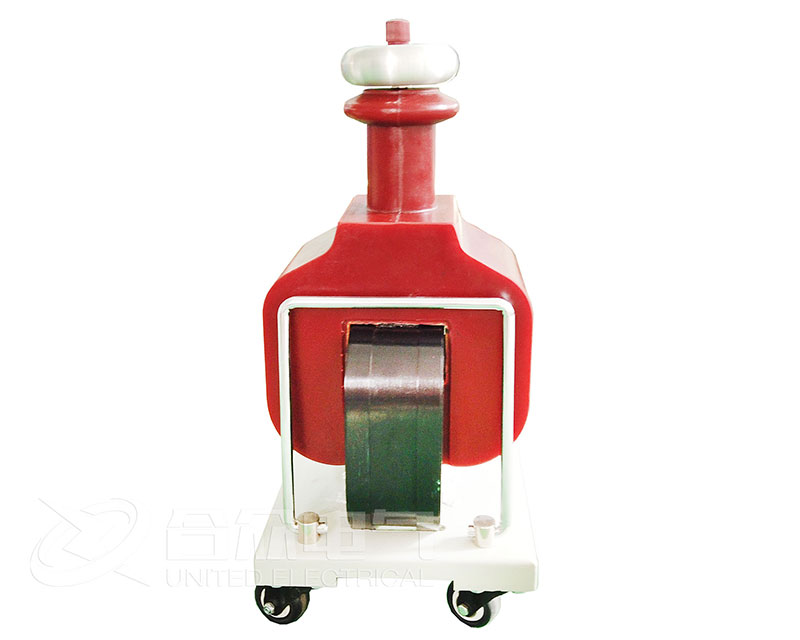

傳統工頻干式試驗變壓器(改進型)
原理:仍然是50Hz工頻,但采用干式絕緣、強制風冷,優化設計減輕重量。
優點:結構相對簡單,成本較低。
缺點:輕量化程度有限,容量做大時仍然較重。
串聯諧振試驗裝置(目前的主流和真正實現“超輕”的關鍵)
原理:利用“電感(L)-電容(C)”串聯諧振原理。在諧振點時,試品(電容性負載)上的電壓是電源電壓的Q倍,因此試驗變壓器只需提供較小的勵磁電壓即可。
為什么能變輕: 變壓器工作在高頻(通常30-300Hz),鐵芯和線圈大幅減小。
大部分電壓由諧振電抗器產生,變壓器本身承受的電壓低。
整個裝置的重量分散到變壓器、電抗器(可多節組合)和分壓器上,單個部件都很輕便。
優點:重量極輕,輸出電壓高,波形好,對試品損傷小,安全性高。
缺點:系統相對復雜,成本較高。
高頻高壓試驗電源原理:
采用電力電子逆變技術,直接產生數千赫茲的高頻交流電壓,經過高頻變壓器升壓。
優點:體積可以做得很小,重量最輕。
缺點:技術復雜,成本高,容量通常較小,多用于實驗室或特定場合。
超輕型試驗變壓器選擇與應用注意事項
明確測試需求:確定需要的最高輸出電壓、最大輸出電流(容量)、測試對象(電纜、GIS、發電機等)。
技術路線選擇:
對于長電纜、大電容試品的耐壓試驗,串聯諧振裝置是首選,也是目前“超輕型”現場試驗的主流。
對于小容量、常規的絕緣耐壓試驗,干式工頻試驗變壓器可能更經濟。
便攜性與功能權衡:超輕型設備可能在某些極端性能上不如大型固定設備,但足以滿足絕大多數現場預防性試驗的標準要求。
品牌與質量:高壓試驗設備對安全性和可靠性要求極高,應選擇技術成熟、信譽良好的品牌,并確保設備經過嚴格校驗。
