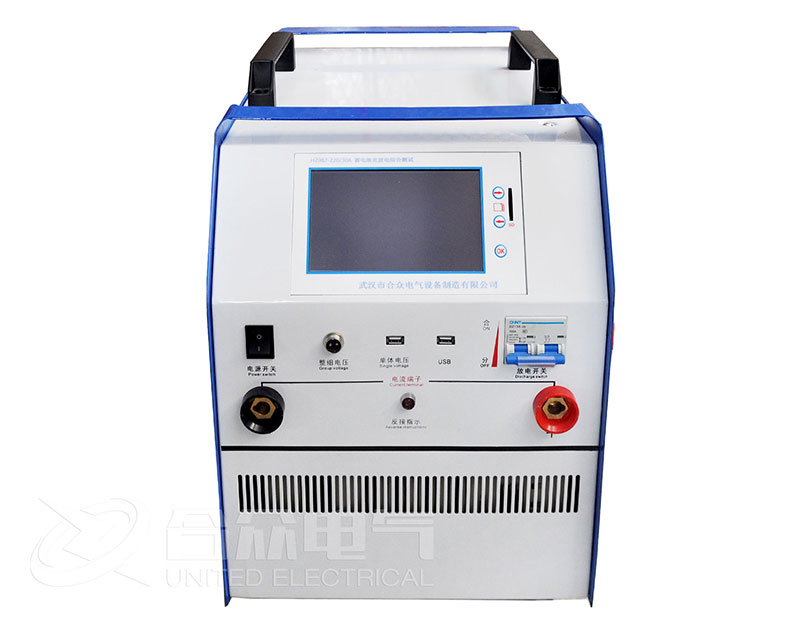

蓄電池充放電測試儀主要類型與工作原理
蓄電池充放電測試儀的終極目標是驗證蓄電池是否能滿足其設計后備時間和功率要求,并判斷其剩余壽命。具體功能包括:
容量測試:最核心的功能。通過恒流或恒功率放電,測量電池在額定條件下實際放出的電量(Ah)或能量(Wh),并與額定容量對比,得出容量保持率(通常認為低于80%額定容量即需更換)。
性能驗證:測試電池在高倍率放電下的電壓曲線和內阻變化,判斷其大電流輸出能力。
健康狀態(SOH)診斷:綜合容量、內阻、電壓特性等參數,評估電池的老化程度和可靠性。
內阻測試:測量蓄電池的交流內阻或直流內阻,內阻顯著增大是電池老化的早期和敏感指標。
充電特性測試:驗證充電機性能,或執行電池的均衡充電、活化修復(針對可修復的硫化鉛酸電池)。
核對性放電:對UPS、直流屏、通信基站等系統中的后備電池組進行“實戰演練”,確保其在市電中斷時能可靠工作。
主要類型與工作原理
1. 離線式(主動式)充放電測試儀
原理:將電池組從系統中脫離,由測試儀提供恒流或恒功率負載進行放電,同時精確測量放電過程的電壓、電流、時間,自動計算容量。放電能量通常通過能耗負載(電阻)轉化為熱量消耗,或回收到電網/儲能裝置。
工作模式:
恒流放電:最常用,結果準確,易于計算容量(Ah)。
恒功率放電:更貼近實際負載(如UPS),測量能量(Wh)。
恒阻放電:較少用。
可編程放電:模擬復雜工況。
特點:
優點:精度高,功能全,是容量測試的“金標準”。
缺點:測試時間長(需數小時),電池組脫離系統存在安全風險,能量浪費(熱能型)。
典型應用:數據中心、電廠、通信機房等關鍵設施的年度或季度深度檢測。
2. 在線式(并機式)充放電測試儀
原理:測試儀作為一個可調負載,并聯在電池組和實際系統之間。放電時,電池組同時給測試儀(假負載)和實際系統供電。通過測量流經測試儀的電流和電池端電壓來計算容量。
特點:
優點:電池組無需脫離系統,不影響系統后備保護,測試更安全便捷。
缺點:精度受系統負載變化影響,計算相對復雜,成本較高。
典型應用:不允許中斷的后備電源系統。
3. 內阻測試儀 / 電導測試儀
原理:向電池注入一個特定頻率的交流小信號或一個直流脈沖,測量其電壓響應,從而計算出交流內阻或直流內阻。
特點:
優點:快速(幾秒鐘)、無損、在線測試,可用于日常巡檢和早期預警。能有效發現單體電池的嚴重劣化(如連接松動、內部干涸、極板腐蝕)。
缺點:無法直接測量容量。內阻與容量的關系因電池類型和老化模式而異,只能作為趨勢判斷和相對比較的工具。
注意:一些高級的充放電測試儀也集成內阻測試功能。
4. 核容+能量回饋型充放電測試儀
原理:采用先進的PWM和逆變技術,將放電能量逆變成交流電,回饋到電網或供給本地負載使用,而不是消耗成熱能。
特點:
優點:節能環保(省電90%以上),無熱污染,可在室內運行,測試成本極低。
缺點:設備復雜,價格昂貴,對電網有諧波影響需處理。
典型應用:大型數據中心、金融機構等對能耗和室內環境有嚴格要求的場所。
