電纜絕緣電阻測量是評估電纜絕緣性能、判斷其是否能安全運行的關鍵試驗，核心是通過兆歐表（搖表）測量電纜導體與絕緣層、導體與護套、不同導體之間的絕緣電阻值，判斷絕緣是否受潮、老化或破損。

以下是詳細操作流程和注意事項：

 一、 測量前準備

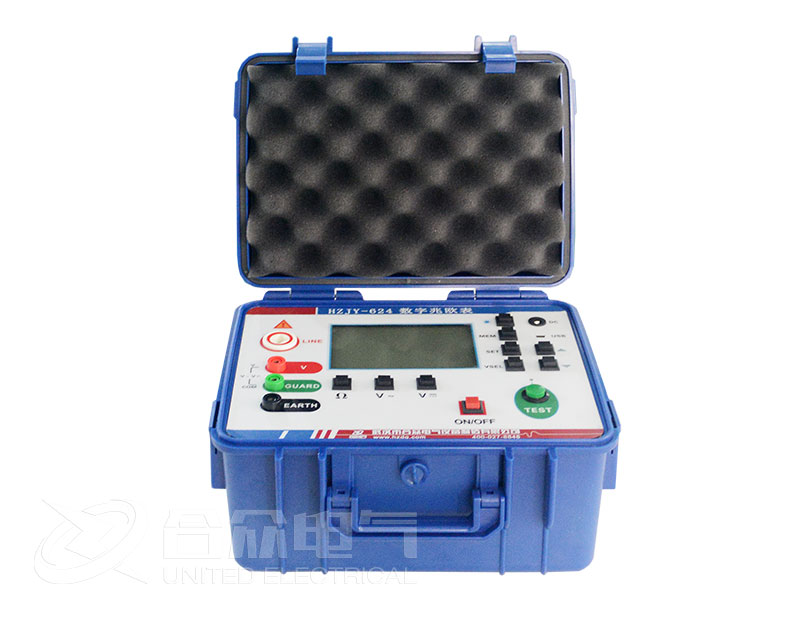

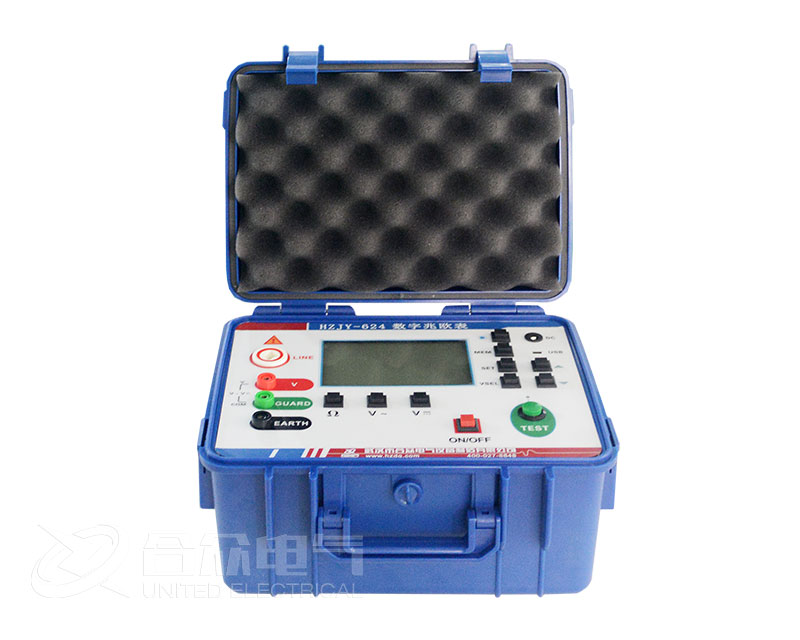

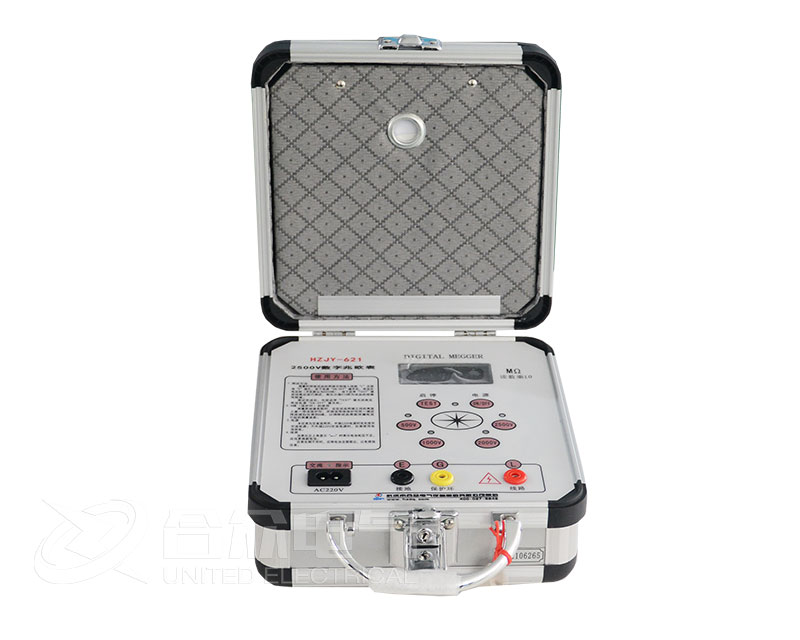

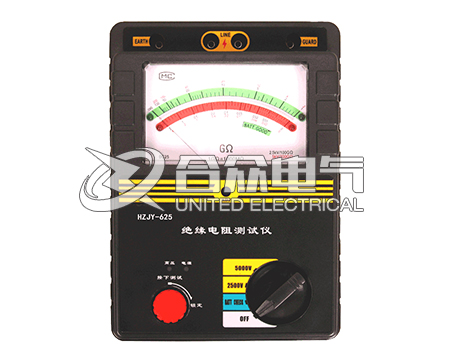

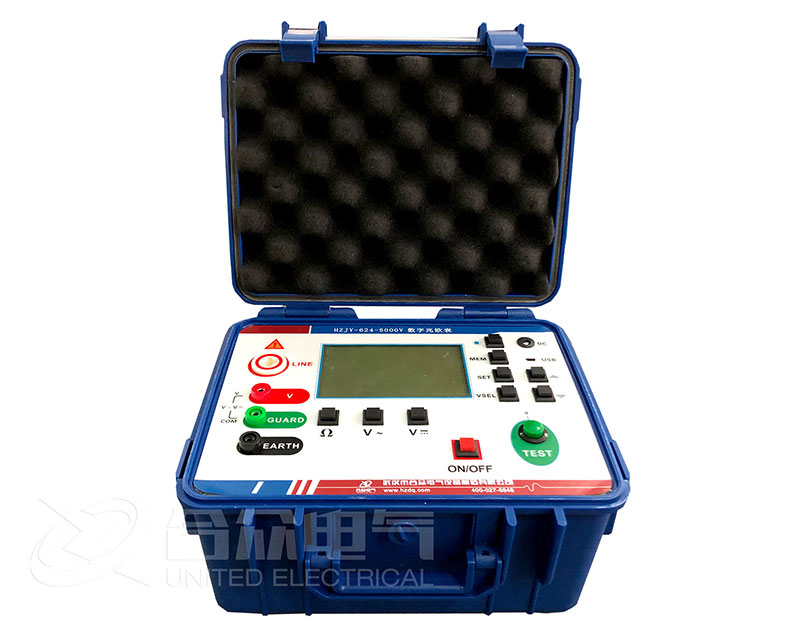

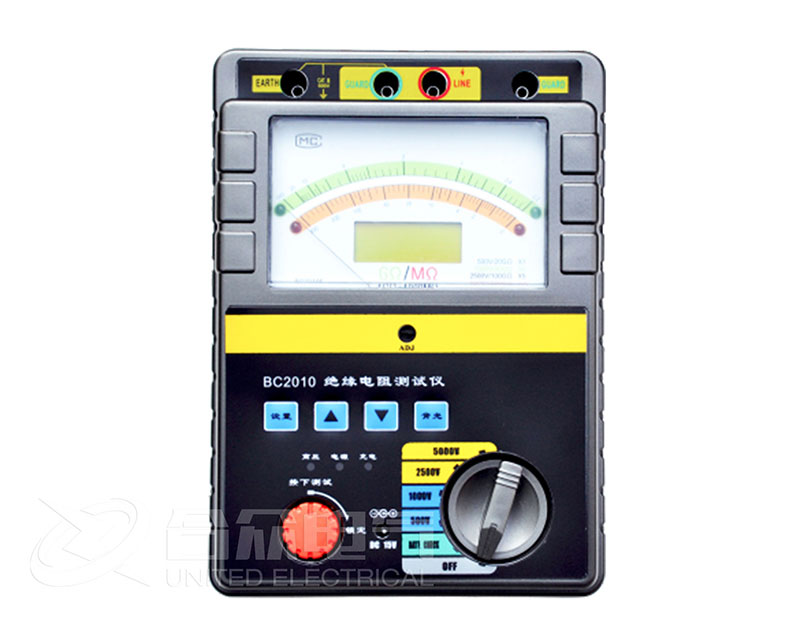

1.設備選型 - 根據電纜電壓等級選擇兆歐表：

低壓電纜（≤1kV）：選用500V兆歐表，測量范圍0~500MΩ。

中高壓電纜（6kV~35kV）：選用2500V兆歐表。

高壓電纜（≥110kV）：選用5000V或10000V兆歐表。

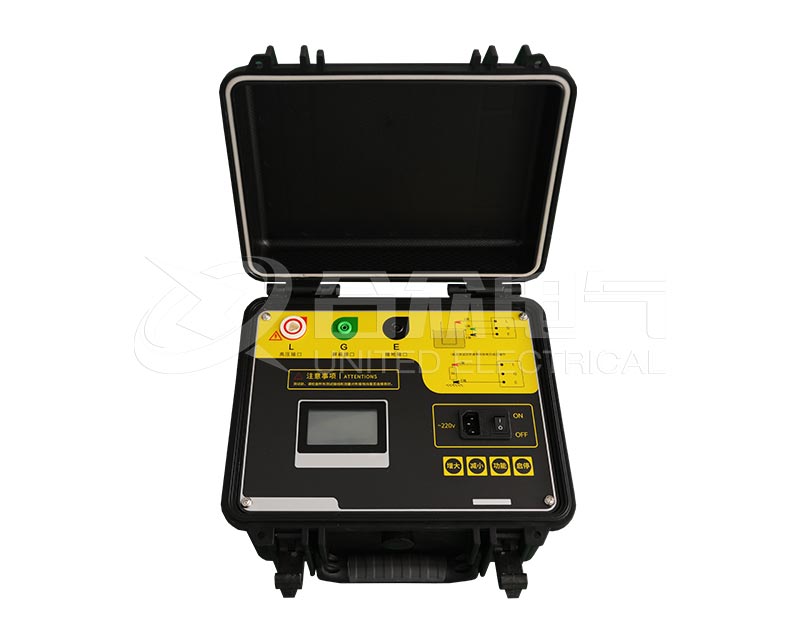

檢查兆歐表狀態：短接“L”（線路端）和“E”（接地端），勻速搖動手柄，指針應指0；開路時搖動手柄，指針應指∞。

2. 電纜預處理

斷電驗電接地：將電纜兩端與電源、負載完全斷開，并用驗電器確認無電后，對電纜導體接地放電5~10分鐘（高壓電纜放電時間需更長），釋放殘余電荷。

清潔表面：擦除電纜端部接頭、絕緣層表面的油污、水分和灰塵，避免表面泄漏影響測量結果。

拆除原有接地：斷開電纜護套、屏蔽層的接地連線，確保測量回路獨立。

二、 測量接線方法

電纜絕緣電阻測量主要包含導體-絕緣-護套（或接地）以及導體間兩類測量，以常見的三芯電纜為例：

1. 導體與護套（接地）間測量

將電纜一端的三根導體短接，連接到兆歐表的L 端。

將電纜的金屬護套、屏蔽層或鎧裝層連接到兆歐表的E端。

兆歐表的G 端（屏蔽端）纏繞在電纜絕緣層表面（靠近導體端），減少表面泄漏電流干擾。

2. 導體間絕緣測量

任選兩根導體，一根接L 端，另一根接E 端，第三根導體懸空或接地。

逐組測量三根導體間的絕緣電阻（如A-B、A-C、B-C）。

三、 測量操作步驟

1. 接線完成后，勻速搖動搖表手柄，轉速保持在120r/min左右。

2. 持續搖動60秒后讀取絕緣電阻值（低壓電纜可讀取15秒和60秒數值，計算吸收比）。

3. 測量完畢后，先斷開 L 端接線，再停止搖動手柄，防止電纜殘余電荷反向損壞兆歐表。

4. 再次對電纜導體接地放電，確保安全。

5. 記錄測量數據：包括環境溫度、濕度、電纜型號規格、測量電壓、絕緣電阻值。

四、 結果判斷標準

1. 絕緣電阻值要求

低壓電纜：常溫下（20℃）絕緣電阻應 ≥ 1MΩ，且各相之間差值不大于2倍。

6kV電纜：2500V 兆歐表測量，絕緣電阻應 ≥ 10MΩ。

高壓電纜：絕緣電阻值無固定下限，但需與歷史數據或同批次電纜對比，無明顯下降。

2. 吸收比判斷

吸收比K = R60s/R15s，對于油紙絕緣電纜，K≥1.3為合格；

橡塑絕緣電纜一般不考核吸收比，重點看絕緣電阻絕對值。

3. 其他判斷

導體間絕緣電阻值應基本一致，無明顯差異。

若絕緣電阻值極低（接近0），說明絕緣層存在短路、受潮或破損。

五、 安全與注意事項

1. 測量時，電纜兩端禁止有人作業，懸掛“禁止合閘，有人工作”警示牌。

2. 雷雨天氣嚴禁測量戶外電纜，防止雷擊風險。

3. 兆歐表輸出電壓高，操作時戴絕緣手套，避免觸碰接線端。

4. 測量后必須充分放電，尤其是高壓電纜，殘余電荷可能造成觸電。

5. 絕緣電阻受溫度影響大，溫度每升高10℃，絕緣電阻約下降一半，記錄時需標注環境溫度，必要時換算至20℃標準值。
